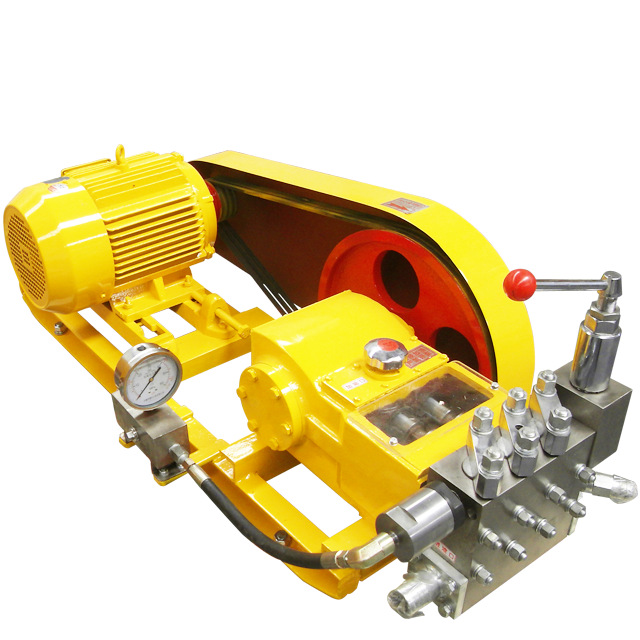

高压往复泵

产品中心


主要特点

◆ 适用于清洗泵、流程泵、尿素铜液泵、基甲酸铵液二甲泵、液态二氧化碳泵、食品均质泵、洗涤剂料浆泵、氨水泵、五钠泵、注水泵、除鳞泵。

◆ 组装型式:有卧式、立式、固定式、移动式。

◆ 传动型式:有电动机、柴油机、齿轮箱、皮带轮、电磁调速、变频调节。

◆ 你选型时表中流量不合适,可用电磁调速,变频调速,变换柱塞直径来调节流量,满足选型需要。

◆ 泵体材料有合金钢、马氏体、奥氏体不锈钢、316、316L双相钢。

3DP60高压往复泵计量泵参数表

3DP60型三柱塞高压泵性能参数表
柱塞直径(mm) 72 65 60 50 42 38 30 27 22 20 19 16
工作压力(MPa) 2 6 8 12 16 20 30 40 60 70 80 100
泵转速(min -1 ) 最大流量(L/min   M3 /h)、理论电机功率(kw)
90 L/min 66 53 45 31 22 18 11.4 9.2 6.1 5 4.5 3.2
M3/h 3.9 3.2 2.7 1.9 1.3 1.1 0.68 0.55 0.37 0.3 0.27 0.19
KW 2.64 6.36 7.2 7.44 7 7.2 6.8 7.3 7.32 7 7.2 6.4
110 L/min 80 65 55 39 27 22 14 11 7.5 6.2 5.6 3.9
M3/h 4.8 3.9 3.3 2.3 1.6 1.3 0.8 0.66 0.45 0.37 0.33 0.23
KW 3.2 7.8 8.8 9.36 8.64 8.8 8.4 8.8 9 8.68 8.96 7.8
130 L/min 95 77 66 46 32 26 16.5 13 8.8 7.3 6.6 4.7
M3/h 5.7 4.6 3.9 2.7 1.9 1.6 1 0.8 0.53 0.44 0.39 0.28
KW 3.8 9.2 10.5 11 10 10 9.9 10 10 10 10 9.4
140 L/min 103 84 71 49 35 28 18 14 10 8 7 5
M3/h 6.17 5.03 4.25 2.95 2.10 1.68 1.08 0.84 0.60 0.48 0.42 0.30
KW 4 10 11 11 11 11 11 11 12 11 11 10
200 L/min 146 119 102 70 50 41 25 21 14 11 10 7
M3/h 8.74 7.13 6.11 4.19 2.99 2.46 1.50 1.26 0.84 0.66 0.60 0.42
KW 6 14 16 17 16 16 15 17 17 15 16 14
280 L/min 205 167 142 99 70 57 36 29 19 16 14 10
M3/h 12.2 10 8.50 5.93 4.19 3.49 2.16 1.74 1.14 0.96 0.84 0.60
KW 8 20 22 22 22 22 21 22 22 22 22 20
350 L/min 256 209 178 124 87 71 44 36 24 20 18 13
M3/h 15.3 12.5 10.6 7.43 5.21 4.25 2.63 2.16 1.44 1.20 1.08 0.78
KW 10 25 28 30 28 28 26 29 29 28 29 26
400 L/min 293 238 203 141 100 82 51 41 27 23
M3/h 17.5 14.2 12.1 8.44 5.99 4.91 3.05 2.46 1.62 1.38
KW 12 29 32 34 32 33 30 33 32 32
450 L/min 330 268 229 159 122 92 57 46 31
M3/h 19.7 16.0 13.7 9.52 6.71 5.51 3.41 2.75 1.80
KW 13 31 37 38 36 37 34 37 37
安装要求:
1.本泵水平安装在20-30mm高的水泥混凝土基础上,进出口管路不得负担其它物体及管路的重量
2.齿轮臬内加注120#工业齿轮油。
3.在管路容易堵塞的场合,须安装安全阀,以保证泵的安全运行,如用户需另处订货,请向本公司提出。
4.冬季用泵须检查蒸气是否畅通,以免介质冻结时开泵造成损坏。
5.开泵前必须先打开进出口阀门。
